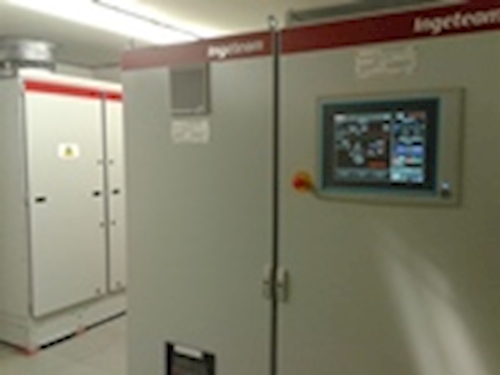

El sistema consiste en un convertidor doble, conectado a la catenaria en paralelo con el rectificador de la subestación al mismo transformador ya existente. El sistema se encarga de monitorizar en todo momento el estado de la catenaria, y en caso de que exista energía a recuperar, la convierte en energía alterna de alta calidad, que inyecta en la red trifásica general.
Adicionalmente, el sistema permite un control de los armónicos en la red trifásica, actuando como frente activo, permitiendo incluso una actuación reversible aportando energía a la catenaria en los picos de potencia de consumo, con un consumo de corriente de calidad para la red alterna.
Dimensionamiento.
INGETEAM ha desarrollado una herramienta de simulación que permite realizar un balance energético previo del sistema ferroviario, simular el resultado de la implantación del sistema de recuperación y por tanto realizar un correcto dimensionamiento, tanto del numero de subestaciones que serán equipadas como de la potencia de cada sistema. También la herramienta de simulación permite realizar un estudio económico detallado previo.
| |
|
Ventajas Principales del Sistema
|
|
Su utilización no modifica las instalaciones actuales de la subestación, aprovechándose elementos de alto coste como el transformador.
|
|
Su funcionamiento es transparente con el sistema existente, de forma que puede aislarse en caso de avería sin interrumpir la operativa del sistema.
|
|
Los elementos del mismo no requieren de un mantenimiento exhaustivo dado que los elementos sensibles como los condensadores se encuentran separados de las corrientes armónicas.
|
|
El dispositivo no se ve afectado por cortocircuitos en la catenaria.
|
|
La potencia del sistema de planifica en función del ahorro previsto y no de la potencia total instalada, por lo que el coste es ajustado.
|
|
La corriente aportada a la red trifásica es de alta calidad y está generada a partir de una tensión continua estable.
|
|
Permite su utilización en entornos de tensión de red elevadas, sin que ello afecte a los parámetros de calidad de la energía devuelta.
|
|
Adicionalmente, el dispositivo puede ser utilizado como filtro activo para la regulación del consumo de la subestación (con el consiguiente ahorro por mejora del cos phi)
|
|
El dispositivo puede utilizarse en los picos de potencia de consumo, aportando energía a la catenaria con un consumo de red alterna de calidad.
|
El dispositivo permite separar la función de ahorro energético de la operativa de los trenes, no ligando las operaciones de recuperación y consumo de los mismos.
|
