| INGEDRIVE MV500 |
| Dados gerais |
| Tipo de inversor |
Convertidor de tensión trinivel NPC a base de semiconductores de potencia IGCT
|
| Tipo de retificador |

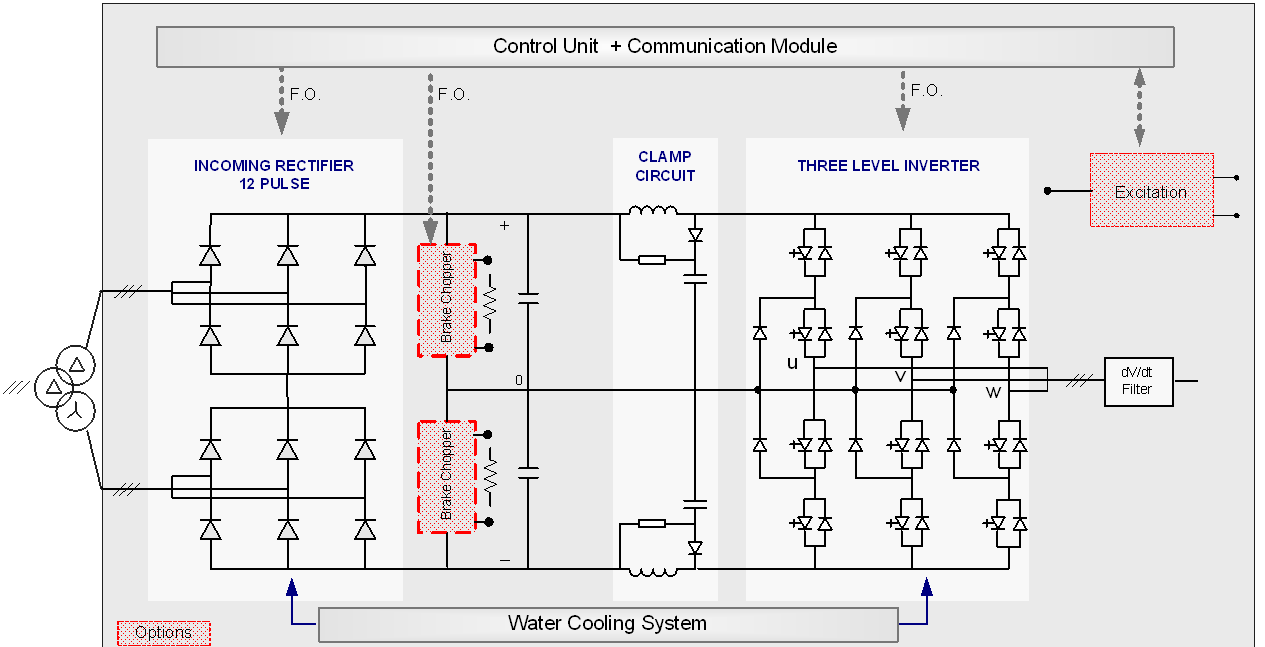

Rectificador de diodos (DFE) 12P
|
Rectificador de diodos (DFE) 24P
|

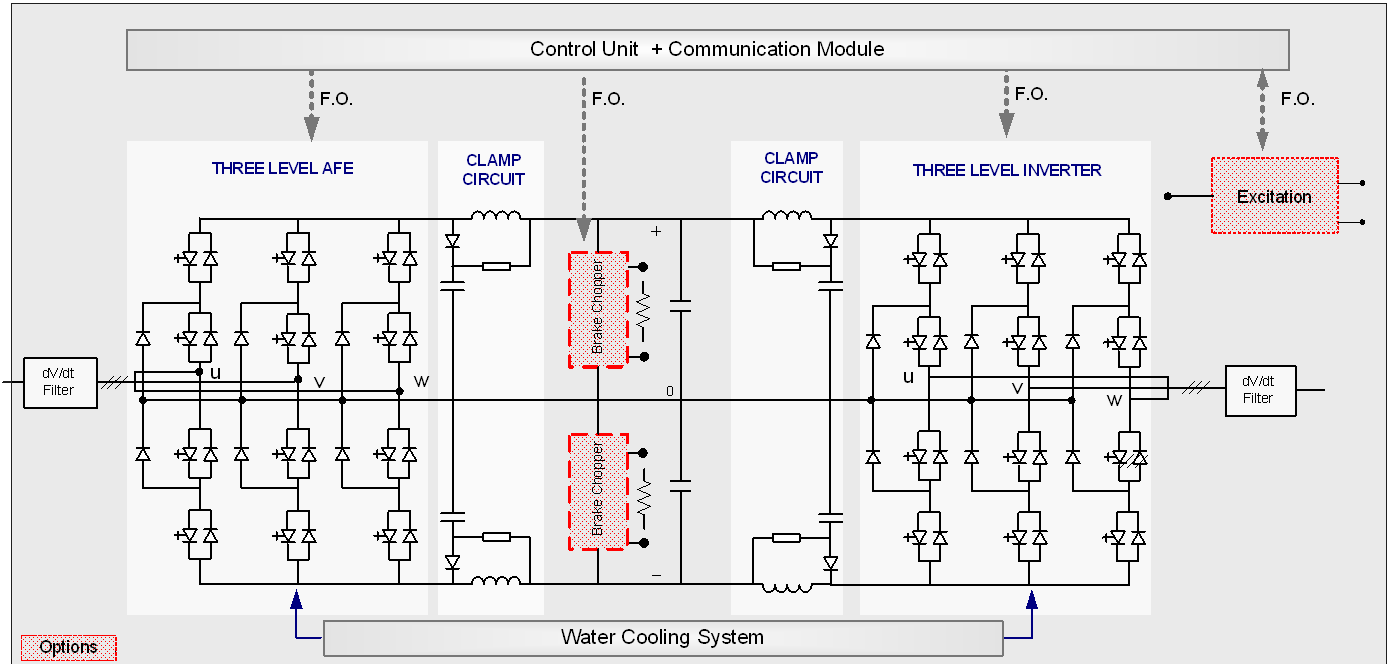

Rectificador
activo
(AFE)
|
| Faixa de potência de saída |
10 MW - 40 MW
|
| Tensão de alimentação (1) |
2 x 1850V AC
|
4 X 925V AC
|
3150V AC
|
| Tolerância na Tensão de Alimentação |
Típico ± 10%
|
| Frequência de entrada |
50 / 60 Hz (± 5 %)
|
| Fator de potência de entrada |
0,96
|
>0,96
|
1
|
| Tensão de saída(2) |
0 a 3150V AC
|
0 a 3150V AC
|
0 a 3300V AC
|
| Frequência de saída |
0 - 70 Hz (para frecuencias superiores consultar fábrica)
|
| Eficiência na Potência nominal |
Típico > 0,98
|
Típico > 0,98
|
Típico > 0,97
|
| Tipos de motor |
Inducción, Sincrono o Imanes Permanentes
|
| Refrigeração do Inversor de Frequência |
Refrigeración agua con intercambiador agua/agua incluido
|
| Características de controle |
| Tipos de controle |
Controle Vetorial, (VC) / Controle Tensão Frequência (VF) (3)
|
| Precisão em velocidade (em malha fechada) (4) |
<0.01% em debilitamento / <0.01% em fluxo constante
|
| Precisão de torque (em malha fechada) (4) |
<1 % em debilitamento / <1 % em fluxo constante
|
| Precisão de torque (em malha aberta) (4) |
<2 % em debilitamento / <2 % em fluxo constante (para motores síncronos)
<5 % em debilitamento / <3 % em fluxo constante (para motores de indução)
|
| Tempo de resposta em torque |
< 6 ms
|
| Variação em torque (4) |
± 1 %
|
| Funções de proteção do inversor de frequência |
Monitoração de sobrecorrente, sobretensão e subtensão; fuga a terra; detecção e proteção anti-curtocircuitos; monitoração de falha de semicondutor; supervisão da refrigeração; falta de fase e outros
|
| Funções de proteção do motor |
Sobrecarga(5), Sobrevelocidade
|
| Condições ambientais |
| Temperatura ambiente para armazenagem |
- 15 ºC a + 75 ºC (sistema de refrigeração vazio em sistemas refrigerados por água)
|
| Temperatura ambiente para transporte |
15 ºC a + 75 ºC (sistema de refrigeração vazio em sistemas refrigerados por água)
|
| Altitude de trabalho |
< 1000 m sobre o nível do mar (100 % de potência)
> 1000 m sobre o nível do mar (com redução de potência)
|
| Umidade relativa do ar |
5 % - 95 % (condensação não permitida)
|
| Cor de acabamento |
RAL 7035 (outros sob consulta)
|
| Cumprimento com as normas |
IEC 61800-4, IEC 60146-1-1, normas navais
|
| Ruído |
< 75 dB (A) a 1 m de distância do equipamento
|
| Temperatura ambiente de trabalho |
+ 5 ºC a + 45 ºC (temperaturas maiores com redução de potência)
|
| Grado de proteção |
IP43 (outros sob consulta)
|
| Refrigerantes permitidos no circuito primário |
Água salgada ou água doce
|
| Temperatura permitida no circuito de refrigeração primário |
+ 5 ºC a + 38 ºC (temperaturas maiores com redução de potência)
|
| Queda de pressão no circuito primário |
< 1.5 bar
|
| Pressão máxima permitida no circuito primário |
6 bar
|
| Salto de temperatura máximo no circuito primário |
5º C
|
| Refrigerante do circuito secundário |
Água deionizada (< 2µS/cm)
|
| Características do circuito secundário |
Bomba redundante e conjunto de deionização redundante
|
| Opções principais |
| Chopper de frenagem dinâmico, módulos de comunicação, filtro senoidal, interruptor de isolação entrada/saída, seccionador de colocação a terra do motor, customização naval e outros
|
